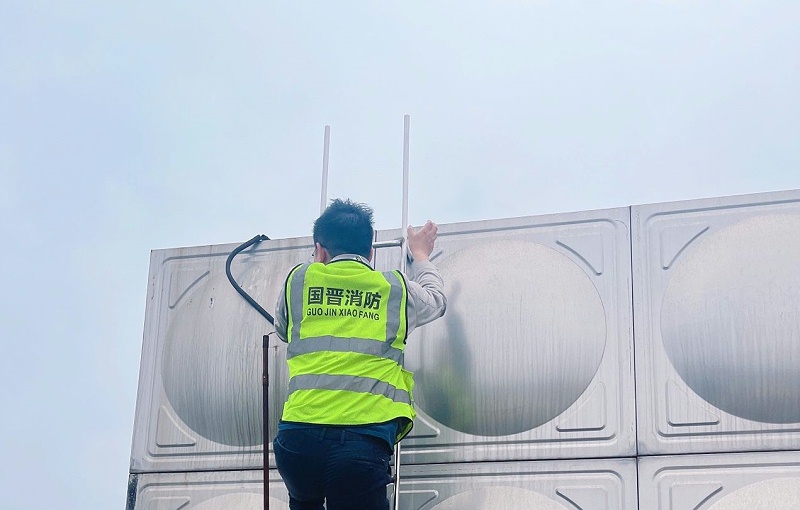

1、消防施工設置部位：高位消防水箱應設置在本水滅火系統供水服務建筑群中最高一棟建筑的屋頂。

2、管道、閥門檢查：消防水箱進水管、室內消火栓出水管、噴淋系統出水管上的相關閥門應處于開啟狀態，閥門上標識為常開;噴淋、室內消火栓系統的屋頂水箱的出水管網上是否有相應標識。

3、有效容積檢查：當屋頂水箱為獨立的消防水箱時，現場測量消防水箱水位顯示裝置(如液位管)的水位高度，確認該水位是否滿足規范消防水箱有效容積的要求;當屋頂水箱為消防與生活合用水箱，現場檢查生活管道出水管與消防管道出水管之間的高差是否滿足規范消防水箱有效容積的要求。如水箱上未設液位管而是設有液位信號閥，可檢查水泵房生活供水泵控制箱處，生活水泵控制箱處有水位顯示，水位是否處于正常狀態(即應有高水位或低水位報警，低水位的設定值應不小于消防水箱有效容積的要求)。

4、水位壓力檢查：目測屋頂檢查試驗消火栓處壓力表，檢測屋頂消防水箱的水位壓力是否滿足水滅火設施最不利點處的靜水壓力。

5、局部穩壓設施：目測檢查各組件及壓力表顯示情況，穩壓設施應能正常工作，壓力符合設計要求(即滿足水滅火設施最不利點處的靜水壓力)。
